RS18系列半导体器件保护用熔断器

RS18系列半导体器件保护用熔断器

一.概述:

RS18系列半导体器件保护用熔断器(以下简称快速熔断器),是继我公司原RS16系列熔断器研发成功个后,向技术性能更高,体积减小,额定容量增大新发展的又一系列熔断器。

该系列产品使用于交流50HZ,额电压250V-3000V,额定电流5A-20000A的电路中,作为二极管,晶闸管及其由半导体组成的成套装置的短路和某些不允许过电流的过载保护。

快速熔断器具有额定容量大﹑分断能力高、熔断快速、限流特性显著、安全可靠以及带撞击器使熔断器熔断后讯速打开微动开关,指示明显可靠等特点。

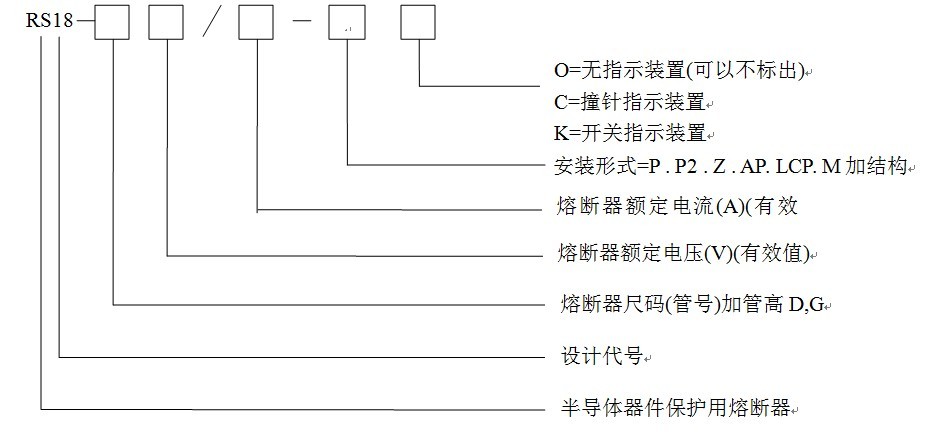

二.型号意义:

注释:1,安装形式P=单体平板型, P2=双体平板型Z=中间母线型,AP=单体大平板型

LCP=单体一侧大平板型,M=母线型

注释:2,熔断器尺码(管号),1=48X48, 2=58X58, 3=72X72, A3=74.5X74.5.  4=85X85. A4=85X85(AP型) , 5=105X105 ,  6=120X120,  A6=135X135,   7=150X150

注释:3熔断器瓷管高度用D.G==D=40高, D2=50高, 0=60高(可以不标出), G=70高,

G2=80高,  G3=110高

注释:4,安装形式后加结代号

1) . P=====单体平板型,尺码5号,6号,A6号后面需加4M为安装孔数。(如标称示例)

2) . P2====双体平板型后面加s为双板型.d为单板型.f为飞机板型。(如标称示例)

3) . LCP===单体一侧大平板型后面加s为双耳板型.d为单耳板型。(如标称示例)

4) . K=====开关指示用K1.K2 .K3表示开关安装方向。(如标称示例)

 三、正常工作条件
1、环境气温度上限不超过+40℃,下限不低于-5℃。
2、安装地点的海拔高度不超过2000M。
3、安装在无爆炸凶险的介质中,无足以腐蚀金属和破坏绝缘的气体及无导电尘埃的地方。
4、在最高温度+40℃时,温度不超过50%,在较低温度下,允许有较高的相对温度(如在+20℃时为90%),在这样的条件下,由于温度的变化,允许可能引起的凝露。
5、该产品可垂直、水平或倾斜安装,工作场所应无显著振动和冲击。
6、该产品额定电流大于1250A,且长期使用在70%以上额定电流时,必须与水冷母线连接或强迫风冷。



四、基本参数:快速熔断基本参数如表

尺寸
额定电压(V)
额定电流 (A)

额定分断能力

型式
1D
250

5.10.15.20.25.30.35.40.50.63.80.100.

160.200.250.315.350.400.500.550.630

120
P.Z
500
50.63.80.100.160.200.250.315.350.400
100
690
1
800
1000
50.63.80.100.160.200.250.315.350
1G
1500
50.63.80.100.160.200.250.315
50
2000
2D
250
400.500.630.700.750.800
120
500
690
100
2
800
1000
400.500.630.700.750
3D
250
750.800.900.1000.1100.1250.1500.1600
120
500
690
100
3
800
1000
700.750.800.900.1000.1100.1250
A3
500
1000.1500.1800.2000
100
P.AP
690
800
1000.1100.1250.1400.1600.1800.2000
1000
1250
350.400.450.630.700.800.900
50
1500
2000
4
1000
1500.1600.1800.2000
100
5D
500
1600.1800.2000.2300.2500.3000
120
P
690
1600.1800.2000.2300.2500
100
5
800
5G
1000
1250.1400.1600.2000.2300.2500
5G2
1250
1250.1400.1800.2000.2300.2500
1500
12500.1500.1800.2000
50
6D
250
7000.7500.8000.9000.11000
100
P.LCP
300
500
2300.2500.2800.3000.3200.3600.4000
690
6
800
6G
1000
2300.2500.2800.3000.3200.3600.3900
6G2
1250
1500
1800.2000.2500.2800.3000
50
7D
500
4000.4200.4500.4800.5000.5500.5800.6000.6500.7000
120
P.LCP
690
100
7
800
4000.4500.4800.5000.5500.5800.6000
7G
1000
3600.4000.4200.4500.5000.5500
7G
1250
3200.3600.2800.400.4200
50
1500
3200.3600.2800.4000.4200
120
P2
2×A3
500
2000.2200.2500.2800.3200.4000
100
690
800
1000
1600.1800.2000.2500.2800.3200.3600
1250
700.800.900.1000.1250.1400.1600.1800
50
1500
2000
2×4
500
2800.3000.3200.3600.3800
100
690
800
1000
2800.3000.3200.3600
2×5D
500
3200.3600.4000.4600.5000.6000
120
690
3200.3600.4000.4600.5000
100
2×5
800
900
2×5G
1000
2500.2800.3200.4000.4600.500
2×6D
500
4600.5000.5600.6000.6400.7000
120
690
100
2×6
800
2×6G
1000
4600.5000.5600.6000.6400
2×6G2
1250
2×7D
250
8000.9000.10000.11000.16000.20000
120
350
8000.9000.11000.16000
500
8000.9000.10000.11000.12000.14000
